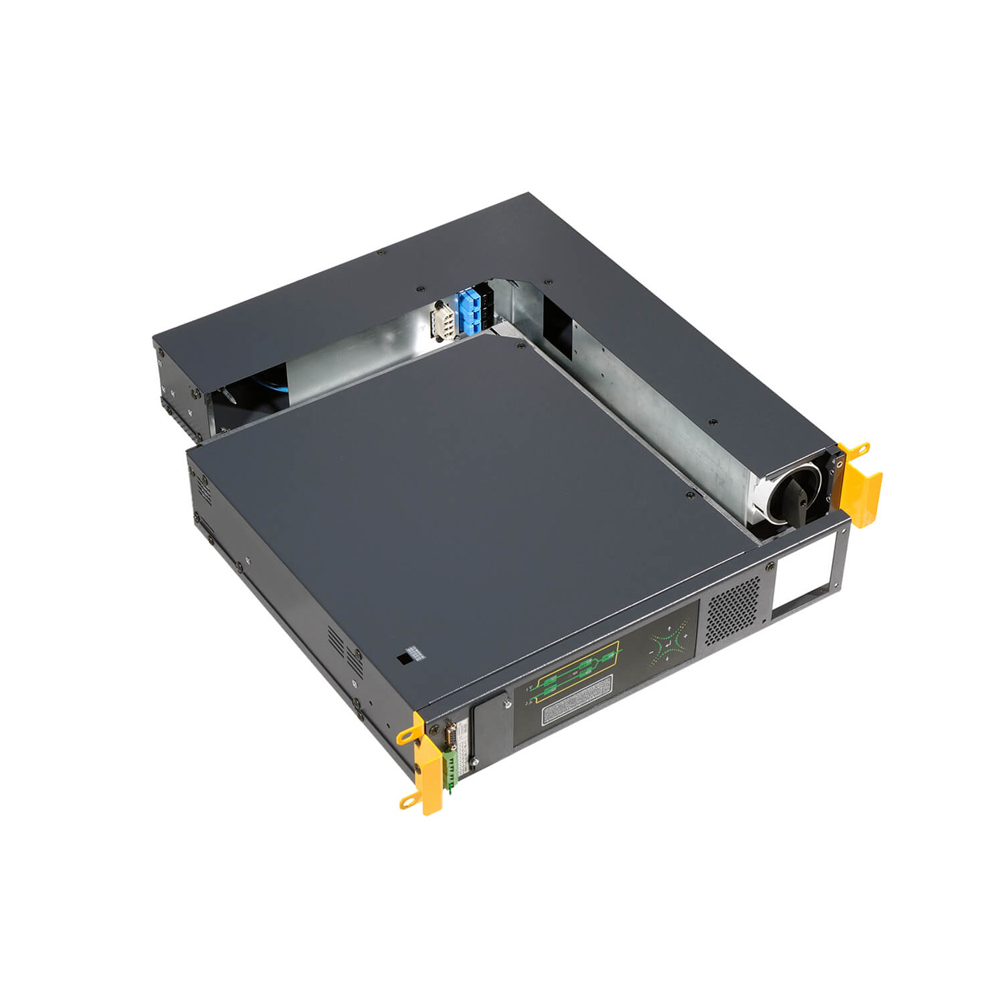

STS 2000, Statik transfer anahtarları kritik yükleri iki bağımsız AC güç hattından herhangi birine kesintisiz transfer eden elektronik cihazlardır. Sistem iki AC girişi izler. Bunlardan herhangi biri belirlenen tolerans dışına çıkar ise kritik...
1 fazlı 2 kutuplu statik transfer anahtarları
STS 2000, Statik transfer anahtarları kritik yükleri iki bağımsız AC güç hattından herhangi birine kesintisiz transfer eden elektronik cihazlardır. Sistem iki AC girişi izler. Bunlardan herhangi biri belirlenen tolerans dışına çıkar ise kritik yükü diğerine aktarır.
| TEKNİK ÖZELLİKLER | |
| Anma akımı | 32 A |
| ELEKTRİKSEL BİLGİLER | |
| Giriş gerilimi | 220/230/240 VAC 1F + N + Toprak |
| Giriş gerilim aralığı | 180-264 VAC (F-N) |
| Giriş frekansı | 50Hz / 60Hz |
| Giriş frekans aralığı (ayarlanabilir) | 46-54Hz (50Hz) 56-64Hz (60Hz) |
| Transfer tipi | Break before make |
| Transfer | Otomatik / Manuel / Uzaktan |
| Transfer şekilleri | Senkron Senkron değilken gecikme ayarlı Senkron değilken sıfır akım geçişli |
| Transfer süresi | ≤ 4 msn senkron kaynaklar için ≤ 10 msn senkron olmayan kaynaklar için |
| Anahtarlama | 1F + Nötr anahtarlama (2-Kutup) |
| Crest faktörü | 3:1 |
| Aşırı yük | 0 - %100 sürekli %101 - %150 1 dakika %151 - %200 10 sn. > % 200 250 msn. |
| Koruma | Aşırı yük ve elektronik kısa devre, aşırı sıcaklık, backfeed |
| LCD panel / mimik diyagram | Standart |
| Haberleşme | RS232 standart , RS485 opsiyonel |
| TCP/IP bağlantısı | Opsiyonel |
| Kuru kontak röle | 3 adet programlanabilir alarm rölesi çıkışı |
| Kesme akımı kapasitesi (SW1,SW2) | 10kA |
| ÇEVRESEL BİLGİLER | |
| Soğutma | Cebri soğutma (yedekli fanlar) |
| Soğutma hava yönü | Önden arkaya doğru |
| Çalışma sıcaklığı | 0°C - 40°C |
| Depolama sıcaklığı | -10ºC - +50ºC |
| Bağıl nem | < %90 (yoğunlaşmasız) |
| Koruma sınıfı | IP20 |
| Standartlar | EN 62310-1, EN 62310-2 |
| Maks. çalışma yüksekliği | 1000m (anma akım değerinde) |
| Gürültü seviyesi | < 50 |
| MEKANİK BİLGİLER | |
| Net ağırlık (kg) | 12 |
| Boyutlar | 2U (19''rack), derinlik = 600mm (hot-swap = 610mm) |

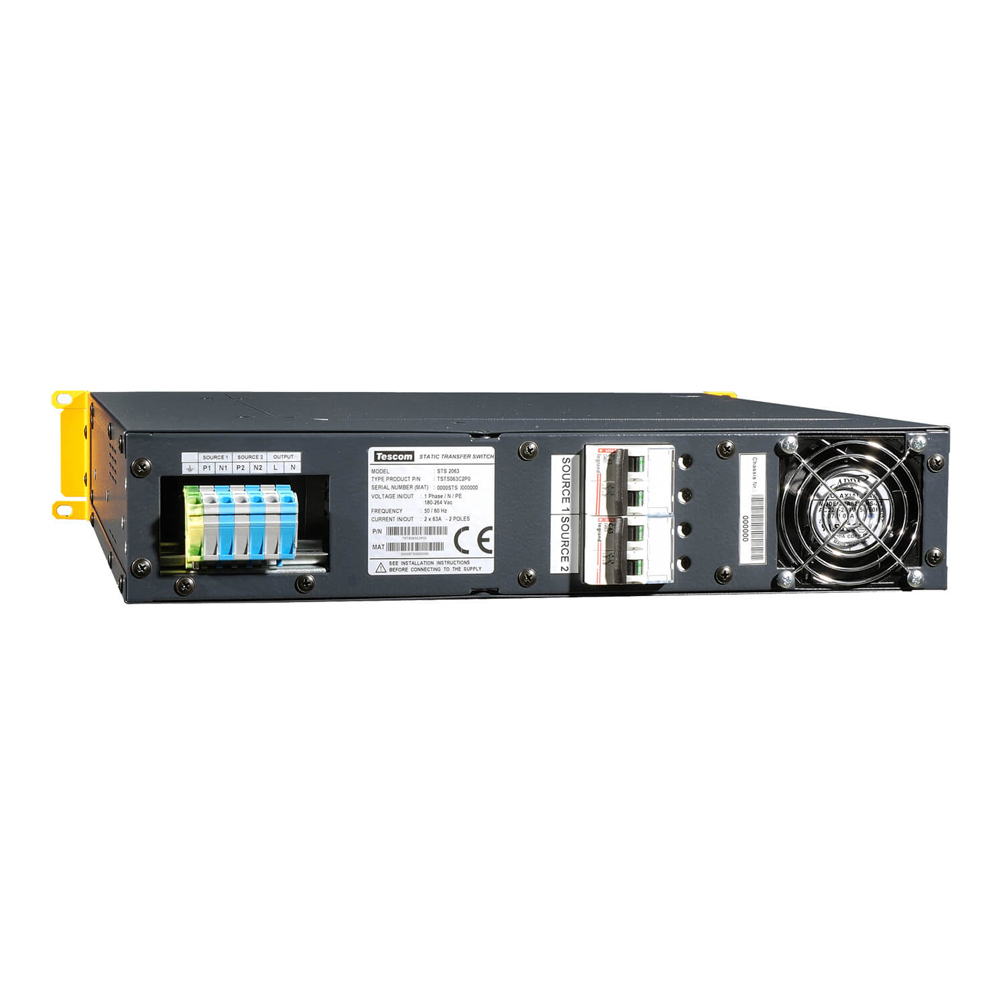

| Güç bağlantı birimi | Sıkıştırmalı klemensler (arka panelde) |
| TEKNİK ÖZELLİKLER | |
| Anma akımı | 63 A |
| ELEKTRİKSEL BİLGİLER | |
| Giriş gerilimi | 220/230/240 VAC 1F + N + Toprak |
| Giriş gerilim aralığı | 180-264 VAC (F-N) |
| Giriş frekansı | 50Hz / 60Hz |
| Giriş frekans aralığı (ayarlanabilir) | 46-54Hz (50Hz) 56-64Hz (60Hz) |
| Transfer tipi | Break before make |
| Transfer | Otomatik / Manuel / Uzaktan |
| Transfer şekilleri | Senkron Senkron değilken gecikme ayarlı Senkron değilken sıfır akım geçişli |
| Transfer süresi | ≤ 4 msn senkron kaynaklar için ≤ 10 msn senkron olmayan kaynaklar için |
| Anahtarlama | 1F + Nötr anahtarlama (2-Kutup) |
| Crest faktörü | 3:1 |
| Aşırı yük | 0 - %100 sürekli %101 - %150 1 dakika %151 - %200 10 sn. > % 200 250 msn. |
| Koruma | Aşırı yük ve elektronik kısa devre, aşırı sıcaklık, backfeed |
| LCD panel / mimik diyagram | Standart |
| Haberleşme | RS232 standart , RS485 opsiyonel |
| TCP/IP bağlantısı | Opsiyonel |
| Kuru kontak röle | 3 adet programlanabilir alarm rölesi çıkışı |
| Kesme akımı kapasitesi (SW1,SW2) | 10kA |
| ÇEVRESEL BİLGİLER | |
| Soğutma | Cebri soğutma (yedekli fanlar) |
| Soğutma hava yönü | Önden arkaya doğru |
| Çalışma sıcaklığı | 0°C - 40°C |
| Depolama sıcaklığı | -10ºC - +50ºC |
| Bağıl nem | < %90 (yoğunlaşmasız) |
| Koruma sınıfı | IP20 |
| Standartlar | EN 62310-1, EN 62310-2 |
| Maks. çalışma yüksekliği | 1000m (anma akım değerinde) |
| Gürültü seviyesi | < 50 |
| MEKANİK BİLGİLER | |
| Net ağırlık (kg) | 13 |
| Boyutlar | 2U (19''rack), derinlik = 600mm (hot-swap = 610mm) |
| Güç bağlantı birimi | Sıkıştırmalı klemensler (arka panelde) |
| TEKNİK ÖZELLİKLER | |
| Anma akımı | 120 A |
| ELEKTRİKSEL BİLGİLER | |
| Giriş gerilimi | 220/230/240 VAC 1F + N + Toprak |
| Giriş gerilim aralığı | 180-264 VAC (F-N) |
| Giriş frekansı | 50Hz / 60Hz |
| Giriş frekans aralığı (ayarlanabilir) | 46-54Hz (50Hz) 56-64Hz (60Hz) |
| Transfer tipi | Break before make |
| Transfer | Otomatik / Manuel / Uzaktan |
| Transfer şekilleri | Senkron Senkron değilken gecikme ayarlı Senkron değilken sıfır akım geçişli |
| Transfer süresi | ≤ 4 msn senkron kaynaklar için ≤ 10 msn senkron olmayan kaynaklar için |
| Anahtarlama | 1F + Nötr anahtarlama (2-Kutup) |
| Crest faktörü | 3:1 |
| Aşırı yük | 0 - %100 sürekli %101 - %150 1 dakika %151 - %200 10 sn. > % 200 250 msn. |
| Koruma | Aşırı yük ve elektronik kısa devre, aşırı sıcaklık, backfeed |
| LCD panel / mimik diyagram | Standart |
| Haberleşme | RS232 standart , RS485 opsiyonel |
| TCP/IP bağlantısı | Opsiyonel |
| Kuru kontak röle | 3 adet programlanabilir alarm rölesi çıkışı |
| Kesme akımı kapasitesi (SW1,SW2) | 10kA |
| ÇEVRESEL BİLGİLER | |
| Soğutma | Cebri soğutma (yedekli fanlar) |
| Soğutma hava yönü | Önden arkaya doğru |
| Çalışma sıcaklığı | 0°C - 40°C |
| Depolama sıcaklığı | -10ºC - +50ºC |
| Bağıl nem | < %90 (yoğunlaşmasız) |
| Koruma sınıfı | IP20 |
| Standartlar | EN 62310-1, EN 62310-2 |
| Maks. çalışma yüksekliği | 1000m (anma akım değerinde) |
| Gürültü seviyesi | < 52 dBA |
| MEKANİK BİLGİLER | |
| Net ağırlık (kg) | 20 |
| Boyutlar | 3U (19''rack),derinlik = 590mm (hot-swap = 685mm) |
| Güç bağlantı birimi | Sıkıştırmalı klemensler (arka panelde) |
